FIB双束加工透射电镜样品

FIB双束的工作原理与加工透射电镜(TEM)样品应用解析

一、基本原理

  1. ‌系统构成与协同工作机制‌FIB-SEM双束系统由聚焦离子束(FIB)和扫描电子显微镜(SEM)集成,离子束与电子束呈特定角度(通常离子束与样品台垂直,电子束倾斜52°),通过样品台旋转实现加工与观测的同步控制‌。‌离子束加工‌:液态镓(Ga⁺)离子源在高压电场下发射离子,经静电透镜聚焦成2-3 nm束斑,通过溅射作用逐层剥离材料,实现纳米级精度的切割、减薄和形貌修整‌。‌电子束成像‌:SEM实时监测加工区域,通过二次电子和背散射电子信号获取样品表面形貌及成分信息,指导离子束定位与加工参数的动态调整‌。

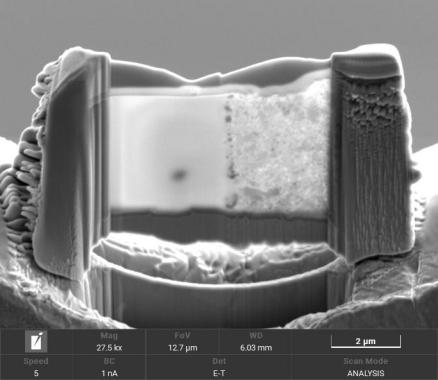

  2. ‌TEM样品制备流程‌‌定位与粗加工‌:在SEM引导下选定目标区域(如晶界、界面或缺陷),通过高束流离子束(如30 kV)切割出微米级块体,形成初步薄片‌。‌精细减薄‌:切换低束流离子束(如5 kV)对薄片进行逐层抛光,最终获得厚度<100 nm的超薄样品,满足TEM电子穿透要求‌。‌转移与保护‌:利用纳米机械手或气体沉积装置(如Pt/C保护层)将样品转移至TEM铜网,避免搬运损伤‌。

二、核心应用领域

  1. ‌材料科学‌‌界面与缺陷分析‌:精准制备金属/陶瓷界面、半导体异质结等区域的TEM样品,用于原子尺度观察晶格结构、位错分布及元素偏析‌。‌三维重构‌:通过连续切片与离子束铣削结合,实现材料微观结构的三维成像(如多孔材料、复合材料)‌。
  2. ‌半导体工业‌‌芯片失效分析‌:定点提取集成电路中纳米级缺陷区域(如金属连线的电迁移、介电层击穿),结合TEM揭示微观失效机制‌。‌纳米器件加工‌:制备量子点、纳米线等器件的横截面样品,用于能带结构及界面特性的电子显微表征‌。
  3. ‌生物与地质科学‌‌生物组织超薄切片‌:对细胞、微生物等软物质进行低温保护与离子束减薄,避免传统超薄切片术的机械损伤‌。‌矿物微区分析‌:提取岩石中微米级矿物包裹体,研究其晶体结构及元素组成‌。

三、技术优势与局限

  1. ‌优势‌‌高精度定位‌:空间分辨率达纳米级,可针对特定微区(如单颗纳米颗粒)进行定点加工‌46。‌非破坏性转移‌:通过气体沉积或纳米操纵技术实现样品无损转移,保留原始结构信息‌。
  2. ‌局限性‌‌离子注入损伤‌:Ga⁺离子轰击可能引入非晶层或晶格缺陷,需通过低能离子束抛光或氩离子清洗降低影响‌。‌样品尺寸限制‌:加工区域通常<50 μm,大体积样品需结合其他技术(如机械预减薄)‌。

FIB双束技术通过“加工-观测”一体化能力,为TEM样品制备提供了高效、精准的解决方案,广泛应用于前沿材料研究与工业检测领域‌ 。
