X射线光电子能谱(XPS)基本原理与运用解析
一、基本原理
- 光电激发与结合能分析XPS利用X射线(如Al-Kα单色源,能量1486.6 eV)照射样品表面,激发原子内层电子(如K、L壳层)或价电子跃迁为光电子。根据爱因斯坦光电方程 Ek=hν−EB,通过测量光电子动能(Ek)反推电子结合能(EB),确定元素种类及化学态。
- 表面敏感性与非破坏性光电子逃逸深度仅1-10 nm,主要反映样品表面成分及化学状态,适用于微区分析。对样品破坏性小,尤其适合有机材料和高分子材料的表面研究。
- 定量与定性分析能力能谱峰位对应元素种类,峰形及化学位移(±0.1-10 eV)可推断元素化学态(如氧化态、配位环境)。通过峰面积计算原子浓度,实现半定量分析(检测限约0.1-1 at%)。
二、核心应用领域
- 材料表面化学研究金属/合金:分析氧化层成分(如Fe²⁺/Fe³⁺比例)、钝化膜结构及腐蚀产物化学态。半导体/薄膜:检测界面元素偏析、掺杂浓度及化学键合状态。高分子材料:研究表面官能团(如C-O、C=O键)及聚合物降解机制。
- 催化剂与能源材料活性位点表征:通过金属价态(如Pt⁰/Pt²⁺)及载体相互作用分析催化性能。电池材料:研究电极表面SEI膜组成及锂离子嵌入/脱出过程中的化学变化。
- 失效分析与质量控制异物鉴定:通过表面污染物成分(如Si、Ca杂质)追溯工艺缺陷。涂层/镀层分析:检测厚度均匀性及界面结合状态(如Cr/CrN多层结构)。
三、技术特点与局限
- 元素检测范围可测元素:Li(Z=3)至Cm(Z=96),H、He无法检测。轻元素(如B、C、N)分析需高分辨率谱仪。
- 样品要求形态:块状、粉末或薄膜(尺寸≤5×5×3 mm),粉末需20-30 mg。导电性差样品需喷金处理以避免荷电效应。

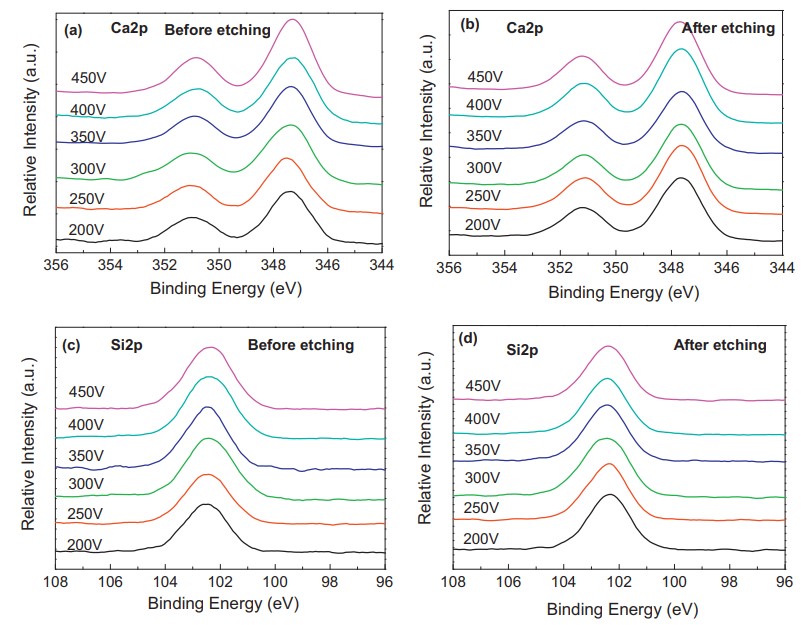

- 联用技术扩展深度剖析:结合离子溅射逐层剥离,分析元素纵向分布(如氧化层梯度)。互补技术:与俄歇电子能谱(AES)、拉曼光谱联用,综合判定材料结构与化学态。
XPS通过表面敏感性与化学态分辨能力,在材料研发、工业检测及基础研究中具有不可替代性。
