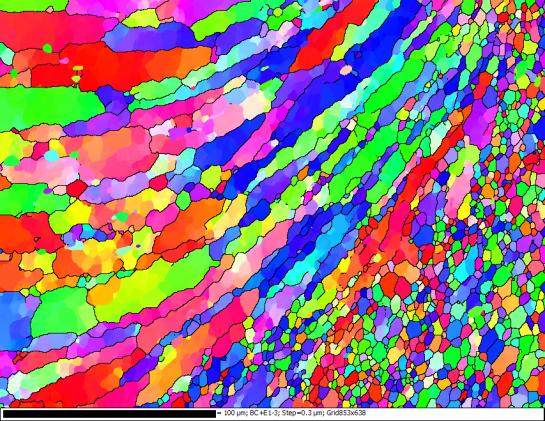

人工合成仿珍珠层结构AI2O3样品EBSD分析

电子背散射衍射(Electron Backscatter Diffraction, EBSD)是一种基于扫描电子显微镜(SEM)的显微分析技术,主要用于获取材料的晶体学信息。以下从原理、设备、应用及样品要求等方面进行介绍:
一、基本原理
- 布拉格衍射与背散射电子高能电子束入射样品时,与晶体原子发生弹性散射,形成背散射电子。当这些电子满足布拉格条件(nλ=2dsinθ)时,会在特定晶面产生衍射,形成独特的菊池花样(Kikuchi Pattern)。菊池花样:由晶面间距(d)和晶面夹角(θ)决定,不同晶体结构对应唯一的花样,可用于确定晶格参数和晶体取向。
- 信号采集与解析衍射花样经荧光屏转换为可见光信号,由高灵敏度CCD相机捕捉,再通过软件分析获得晶体学信息(如取向、相组成等)。
二、设备与操作
- 核心组件SEM系统:提供高能电子束及真空环境;倾斜样品台:样品通常倾斜70°以增强背散射电子产率;荧光屏与CCD相机:用于衍射信号转换和图像采集;数据处理软件:解析菊池花样并生成晶体学数据。
- 操作流程样品制备→电子束扫描→衍射花样采集→数据计算与成像。
三、主要应用领域
- 微观组织分析晶粒尺寸、晶界特性(如取向差、孪晶)、相分布及再结晶行为25;相鉴定:结合元素成分与菊池花样数据库确定物相。
- 晶体取向与织构分析单晶/多晶材料的取向分布(如织构、择优取向)及相邻晶粒取向差。
- 应变与缺陷研究通过菊池花样质量评估局部应变和位错密度。
四、样品要求
- 制备标准表面状态:需高度抛光,无划痕或残余应力,导电性良好;尺寸限制:长宽≤8mm,厚度≤3mm,以确保信号稳定性;特殊处理:脆性材料需离子抛光以消除表面损伤。
- 数据匹配需求需提供样品各相的晶体结构参数(如晶胞尺寸、原子占位)及化学成分,以便软件匹配数据库。
五、技术优势
- 高空间分辨率:可达纳米级,适合微区分析;
- 多信息融合:结合SEM形貌、成分与晶体学数据,提供全面表征。
EBSD技术广泛应用于金属、陶瓷、半导体等材料的微观结构与性能关联研究,是材料科学领域的重要分析手段。
